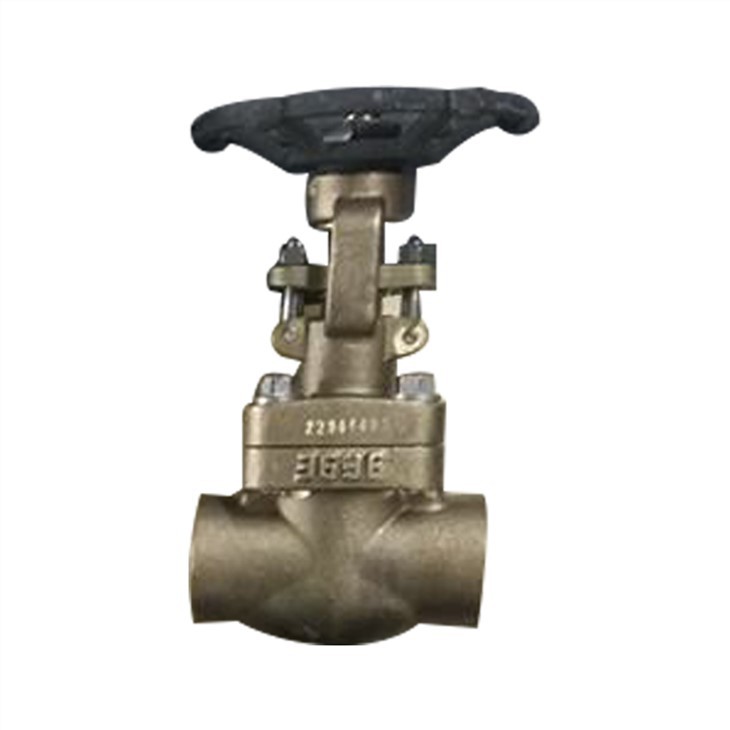

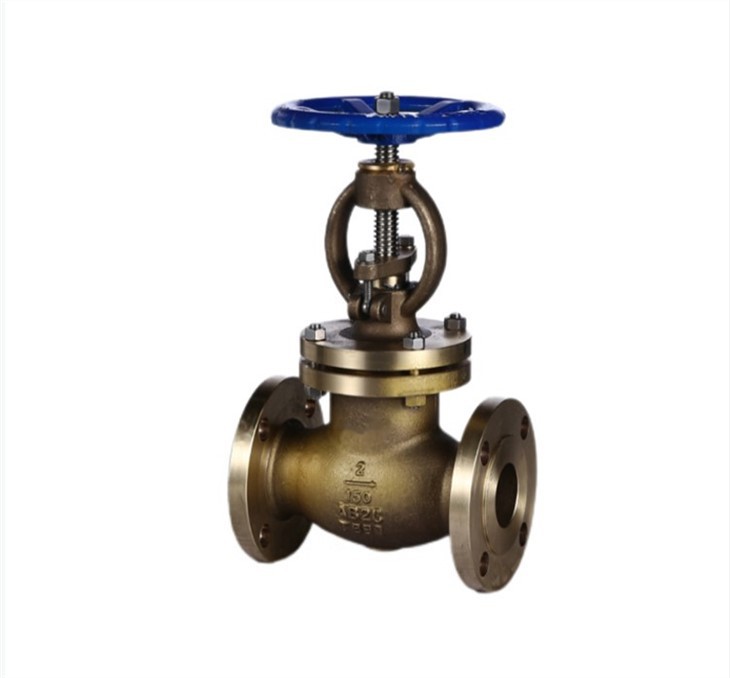

Skābekļa klēpja vārsts

Slēgvārstam ir svarīga loma cauruļvada vides nogriešanas un ierobežošanas laikā. Kā ārkārtīgi svarīgs slēgvārsts skābekļa slēgvārsts tiek noslēgts, pieliekot griezes momentu vārsta kātam, un vārsta kāts ir aksiālā virzienā. Spiedienu piemēro vārsta atlokam tā, lai vārsta atloka blīvējuma virsma un vārsta sēdekļa blīvējuma virsma būtu cieši piestiprināta, lai novērstu barotnes noplūdi pa spraugu starp blīvējuma virsmām. Skābekļa slēgvārsta blīvējuma pāri veido vārsta atloka blīvējuma virsma un vārsta sēdekļa blīvējuma virsma. Vārsta kāts vada vārsta atloku, lai vertikāli pārvietotos pa vārsta sēdekļa centra līniju. Skābekļa nosēšanas vārsta atvēršanas un aizvēršanas procesā atvēršanas augstums ir mazs, plūsma ir viegli regulējama, un ražošana un apkope ir ērta, un spiediena piemērošanas diapazons ir plašs. No strukturālā viedokļa skābekļa slēgvārsts ir vienkāršāks nekā pirmais, viegli izgatavojams un uzturams. Kalpošanas laika ziņā skābekļa slēgvārsta blīvējuma virsma nav viegli valkājama un saskrāpēta. Vārsta atvēršanas un aizvēršanas procesā starp vārsta disku un sēdekļa blīvējuma virsmu nav relatīvas slīdēšanas. Tāpēc blīvējuma virsmas nodilums un nodilums ir mazs, tāpēc tas tiek uzlabots. Blīvslēga pāra kalpošanas laiks ir tāds, ka skābekļa slēgvārsta vārsta atloka gājiens ir mazs pilnībā noslēgtā procesā, un tā augstums ir mazāks nekā trauksmes vārstam. Skābekļa slēgvārsta trūkums ir tāds, ka atveres un aizvēršanas griezes moments ir liels, un ir grūti panākt ātru atvēršanu un aizvēri. Tā kā plūsmas pāreja vārsta korpusā ir salīdzinoši mokoša, šķidruma plūsmas pretestība ir liela, un šķidruma jauda cauruļvadā tiek zaudēta.

Noformējuma līdzeklis+

1. Attiecībā uz nominālo spiedienu PN≥1.6MPa, DN125 ~ 200 pieņemt iekšējo apvedceļa struktūru; DN250 ~ 500 pieņemt ārējo apvedceļa vārsta struktūru. Tā mērķis ir samazināt spiediena starpību pirms un pēc vārsta, lai izvairītos no liela plūsmas ātruma, lielas tīrīšanas un novērstu augstas temperatūras ģenerēšanu, tādējādi nodrošinot drošu skābekļa cauruļu tīkla darbību un samazinot darbības griezes momentu.

2. Vidējas plūsmas virziens: PN≥1,6 MPa, DN≤100 vidējas plūsmas no apakšas vārsta aizplīvurā uz vārsta vāka augšdaļu (tas ir, zemu ieplūdi un lielu jaudu), DN≥125 vide plūst no vārsta aizdares uz leju (augsta ieplūde un zema jauda). Vārsts ar DN≥125 pieņem augstas vidējas ieplūdes un zemas vidējās izplūdes plūsmas virzienu. No vienas puses, ir nepieciešama iekšējā apvada vārsta struktūra, un, no otras puses, vārsta aizvēršanas spēks ir ievērojami samazināts vides spiediena dēļ.

3. Vārsts ir aprīkots ar statiskās elektrības drošības ierīci, lai izvairītos no dzirkstelēm statiskās elektrības dēļ.

4. Salīdzinot ar parastajiem slēgvārstiem, skābekļa cauruļvada slēgvārsta kronšteina daļa pieņem pilnībā noslēgtu konstrukciju, un kronšteina aizsargvācu var atvērt, kad iepakojums ir saspiests, kam ir naftas un putekļu novēršanas loma. Un ir acīmredzamas naftas aizlieguma zīmes.

5. Galvenais virsbūves materiāls ir nerūsējošais tērauds vai vara sakausējums ar lielisku liesmu slāpētspēju, blīvējuma virsma ir korpuss vai virsmas segums D802, bet pārējās iekšējās daļas ir izgatavotas no nerūsējošā tērauda vai vara sakausējuma; transmisijas daļas eļļošana ir izgatavota no neuzpildāmas smērvielas.

6. Visas daļas pieņem stingras attaukošanas apstrādes un veiktspējas specifikācijas

Standarta dizains+

· Dizains: API600 / ASME B16.34 / API602 / BS5352

· Aci pret aci: API6D / ASME16.10/ ISO5752

· Atloka gals: ASME B16.5 / ASME B16.47 / EN1092-2 / GOST 12815 / MSS-SP44

· Gala ar ligzdu: ANSI B16.11

· Skrūves gals: ANSI B1.20.1

· Butt-metināšanas gals: ASME B16.25 / ASME B16.25

· Tests: API6D, API598

· Ugunsdrošs: API607, API6FA

Tehniskā specifikācija+

· Izmērs: 1/2"~64"(DN100~ DN1600)"

· Klase: 150Lb~ 2500Lb(PN10,PN16,PN25,PN40,PN64,PN100,PN160,PN250)

· Savienojums: Dubultais atloks

· Darbība: Tārpu zobrats, pneimatiskais izpildmehānisms

· Pielietojums: Dzelzs un tērauda rūpniecība, metalurģija, naftas ķīmija, ķīmiskā rūpniecība

Materiālais variants+

· Korpuss: HTB1 , alumīnija bronza, ASME 1565 C86500 , misiņa, monela, nerūsējošā tērauda, SS304 , SS316 utt.

· Bumba: HTB1 , ASME B564 NO400 , alumīnija bronza, ASME 1565 C86500 , misiņa, monela, nerūsējošā tērauda , SS304 , SS316 utt.

· Kāts: ASTM B865 NO5500, C63200, F304, F316, SS321

· Sēdeklis: PTFE , RPTFE , MONEL, ASME B564 NO400 , C63200 , F304 , F316

JY41W skābekļa slēgvārsts ir īpašs vārsts, kas īpaši piemērots skābekļa cauruļvadiem. Saskaņā ar skābekļa cauruļvadu tīkla ekspluatācijas raksturlielumiem un ņemot vērā skābekļa nesēja uzliesmojošās un sprādzienbīstamās īpašības, projektēšanas principi ir droša un uzticama darbība un izcila veiktspēja, un tie attiecas uz Ķīnas Metalurģijas rūpniecības ministriju Īpašs slēgvārsts, kas projektēts un ražots, lai nodrošinātu drošu skābekļa cauruļvadu tīkla darbību, pamatojoties uz "Skābekļa drošības noteikumu" noteikumiem. Galvenais JY41W/Y skābekļa virsbūves materiāls, kas paredzēts caur lodes vārstu, ir izgatavots no nerūsējošā tērauda vai vara sakausējuma ar lielisku liesmu aizturi. Blīvējuma virsma ir ķermenis vai virsmas segums D802. Pārējās iekšējās daļas ir izgatavotas no nerūsējošā tērauda vai vara sakausējuma; transmisijas daļas eļļošanai ir nedegšanas eļļošanas smērviela, kas marķēta ar acīmredzamu eļļas aizlieguma zīmi. JY41W/Y skābekļa struktūra, kas paredzēta taisni caurslēgšanas vārstam, kronšteins pieņem pilnībā aizvērtu blīvējumu un statisko elektrības noņemšanas ierīci, un vārsta kāts ir aprīkots ar putekļu vāciņu. Īpašajam skābekļa cauruļvadu slēgvārsta vārstam kopš laišanas tirgū ir uzticējies lielo un vidējo tērauda rūpnīcu, skābekļa ražotņu un naftas ķīmijas rūpnīcu skābekļa cauruļu tīkls! 　Skābekļa vārstus bieži izmanto fizikālos un ķīmiskos eksperimentos. Gāzes, piemēram, ūdeņradis un argons. Šīs gāzes parasti uzglabā īpašos augstspiediena gāzes balonos. Lietošanas laikā gāzes spiedienu samazina līdz diapazonam, kas nepieciešams eksperimentam caur spiediena samazināšanas vārstu, un pēc tam smalki noregulē ar citiem kontroles vārstiem tā, lai gāze tiek ievadīta lietošanas sistēmā. Visbiežāk izmantotais spiediena samazināšanas vārsts ir skābekļa spiediena samazināšanas vārsts vai īss skābekļa mērītājs. Dažas gāzes, piemēram, slāpeklis, gaiss, argons un citas pastāvīgās gāzes, var izmantot skābekļa spiediena samazināšanas vārstu. Bet ir dažas gāzes, piemēram, amonjaks un citas kodīgas gāzes, kurām nepieciešami īpaši spiediena samazināšanas vārsti. Tirgū parasti ir pieejami īpaši spiediena samazināšanas vārsti slāpeklim, gaisam, ūdeņradim, amonjakam, acetilēnam, propānam un tvaikam. Šo spiediena samazināšanas vārstu izmantošana un piesardzība būtībā ir tāda pati kā skābekļa spiediena samazināšanas vārstiem. Tomēr jānorāda arī, ka speciālos spiediena samazināšanas vārstus parasti neizmanto citām gāzēm. Lai novērstu ļaunprātīgu izmantošanu, tiek izmantotas īpašas savienojuma pieslēgvietas starp dažiem īpašiem spiediena samazināšanas vārstiem un tērauda baloniem. Piemēram, gan ūdeņradis, gan propāns izmanto kreisās puses pavedienu, ko sauc arī par reverso pavedienu, un īpaša uzmanība jāpievērš uzstādīšanai.
