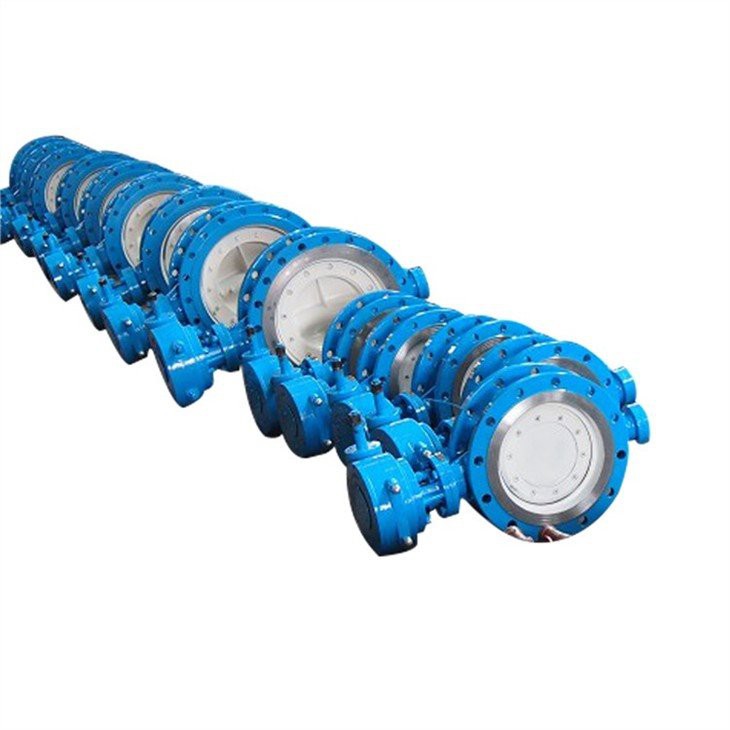

Trīskāršais nobīdes EPDM droseļvārsts

Tā strukturālā iezīme ir tā, ka, kamēr dubultā ekscentriskā vārsta kāta ass ir ekscentriska, tauriņu plāksnes blīvēšanas virsmas koniskā ass ir novirzīta uz ķermeņa cilindra asi, tas ir, pēc trešās ekscentriskuma - tauriņa plāksnes blīvēšanas daļa nav Turklāt tas ir īsts aplis, bet elipse, un tāpēc blīvējošās virsmas forma ir asimetriska, un viena puse ir slīpa ķermeņa virsbūves līnijai, bet otra puse ir paralēla korpusa centra līnijai. Trīskāršā ekscentriskā EPDM blīvējuma lielākā iezīme ir tā, ka tā būtiski maina blīvējuma struktūru, stāvokļa blīvējumu, bet arī vērpes blīvējumu, balstoties uz vārsta sēdekļa elastīgo deformāciju un vārsta sēdekļa kontakta virsmas spiedienu, lai sasniegtu blīvēšanas efektu. Tam ir vienkārša struktūra un ērta apkope. Viegla uzstādīšana, bez noplūdes un citas funkcijas.

Dizaina iezīme +

1. Tauriņu plāksne pieņem racionalizētu struktūru, un vidējais plūsmas pretestības koeficients ir mazs

2. Vārsta plāksnes blīvēšanas virsma pieņem EPDM materiālu, kuru nav viegli korozēt un kuram ir laba blīvēšanas veiktspēja.

3. Blīvējuma struktūra pieņem trīs ekscentrisku cietu blīvējumu struktūru, proti: radiālo ekscentriskumu, aksiālo ekscentriskumu un leņķisko ekscentriskumu. Tas samazina berzi vārsta atvēršanas vai aizvēršanas laikā, nodrošinot, ka vārsts elastīgi atveras un aizveras, un jo ciešāk vārsts ir aizvērts, jo ciešāk ir blīvējums. Atverot vārstu, blīvēšanas virsma ātri tiek atbrīvota, samazinot nodilumu un pagarinot kalpošanas laiku.

4. Tā kā EPDM ir elastīgs, to var ātri atdalīt, darbības griezes moments ir mazs, un tas ir vairāk manuāla darbība, elastīga, ērta un enerģijas taupīšana.

Dizaina standarts +

· Dizains: API 609

· Aci pret aci: API609 / ISO5752-20 / ISO5752-13 / DIN F4 / EN558

· Atloku gals: ASME B16.5 / ASME B16.47 / EN1092-1 / GOST 12815 / Gost 33259 / MSS-SP44

· Metināšanas gala daļa: ASME B16.25

· Pārbaude: API598

· Ugunsdrošs: API607 / API6FA

Tehniskā specifikācija +

· Izmērs: 2 ”~ 80” (DN50 ~ DN2000)

· Klase: 150LB / PN6 ~ PN25

· Savienojums: dubultā atloka / metinātā savienojuma daļa / Lug / Wafer

· Darbība: Worm Gear / Pneimatiskais izpildmehānisms / Elektriskais izpildmehānisms

· Temperatūra: -100 ~ 180 ℃

· Pielietojums: jūras ūdens / ūdensapgādes dienests / ķīmiskais / pašvaldības ūdens

Materiāla opcija +

· Virsbūves& Disks: Oglekļa tērauds (WCB, LCB)

· Nerūsējošais tērauds (CF8, CF8M, CF3, CF3M) /

· Divpusējs nerūsējošais tērauds (4A, 5A, 6A) /

· Hastelloy sakausējums (N-12MV, CW-12MW, CW-2M) /

· Inconel sakausējums (CY-40, CW-6MC) /

· Monela sakausējums (M35-1) /

· Alumīnija bronzas sakausējums (C95400, C95500, C95800, AB2C)

· Stublājs: SS420 / 17-4PH / F51 / F53 / XM-19 / Monel-K500 / Inconel-625 / Hastelloy-276 / Titanium

· Mīksts blīvējums (PTFE, RPTFE, EPDM)

· Virsbūves sēdeklis: 13Cr sērfošana / SS304 virsma / SS316 virsma / STL virsma
