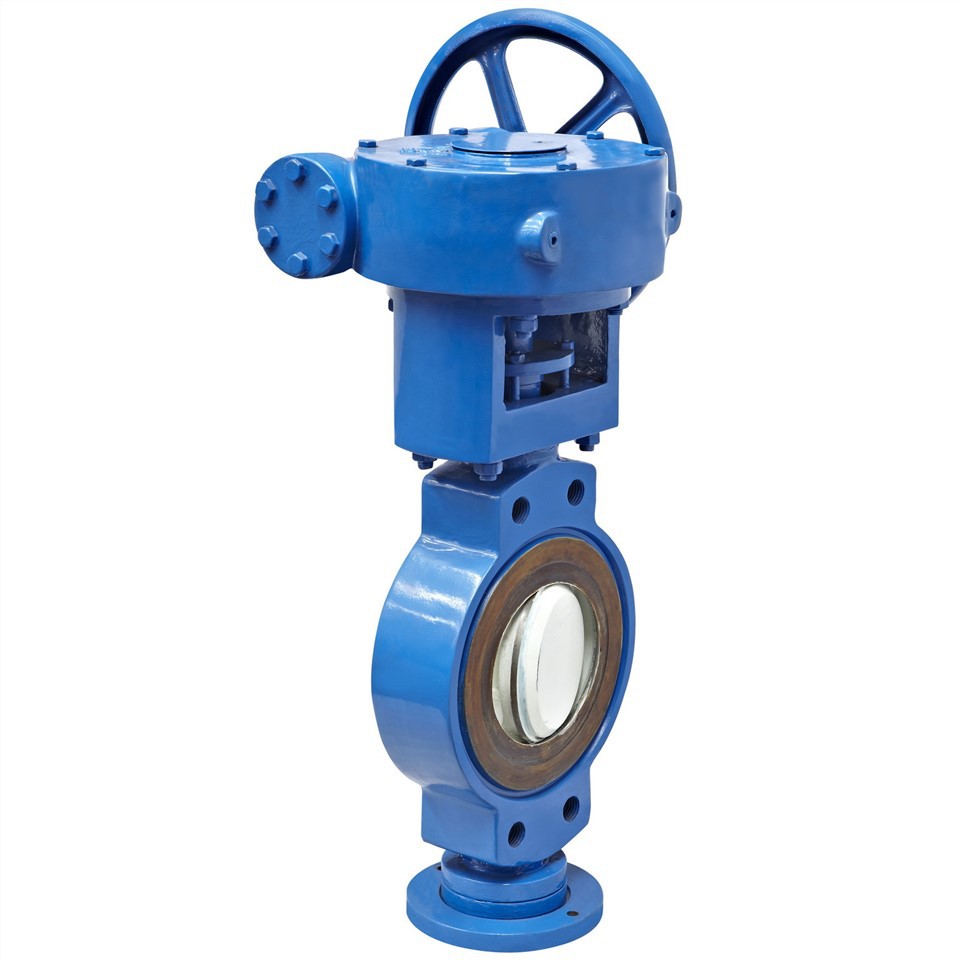

Triple Offset Butterfly Valve Series 3000 katalogs

Trīskāršs ofseta tauriņš vārsts, kas nodrošina klientus ar profesionāliem vārstu risinājumiem stingrai darba conditions.to atbilst klientu prasībām, ir nodrošinājis korozijizturīgus, zemas vai augstas temperatūras izturīgus, nodilumizturīgus un speciālus materiālu vārstus, kas piemēroti dažādiem medijiem. Mēs cieši sadarbojamies ar naftas un gāzes, elektroenerģijas ražošanu, kalnrūpniecību, ķīmisko vielu, pārtikas un dzērienu un jūras rūpniecību, lai prognozētu viņu vajadzības un pārsniegtu viņu cerības.

Trīskāršais nobīdes tauriņa vārsts nodrošināja divvirzienu nulles noplūdi& augstu veiktspēju, plūstot uz jauno nozares kategoriju, izmantojot tehnoloģiju, kas iepriekš nebija pieejama ar citiem ceturkšņa pagrieziena vārstiem.

Mūsu vadības politikā ir raksturīga stingra apņemšanās saglabāt un uzlabot gan produktu veiktspēju, gan klientu apkalpošanas kvalitāti.

Nulles noplūde nozīmē, ka nav redzamas noplūdes, ja to testē augstā spiedienā ar ūdeni un zemā spiedienā ar gaisu saskaņā ar spēkā esošajiem starptautiskajiem standartiem.

Burbulis nulles noplūde:

Diska blīvgredzens tika sasniegts ar griezes momenta spēku, kas vienmērīgi pielādēts uz diska laminētās blīvējuma malas, kas spēj nodrošināt nulles noplūdi gan hidrostatiskajā, gan gaisa testā uz API 598.

Zema berze:

Vārsts izmanto trīs cam struktūru, kas nozīmē, ka leņķa cam tiek pievienots leņķa cam cam tiek pievienots acommon metāla cietā blīvējuma bi-cam butterfly valve. Šī leņķa kamera darbojas tā, lai jebkurš punkts starp blīvgredzenu un sēdekļa gredzenu ātri atdalītos vai saskartos vārsta atvēršanas un aizvēršanas laikā, lai atstātu zemu frinci starp blīvslēgu pāriem, blīvgredzens un sēdeklis balstās uz blīvgu daļu koordināciju, tāpēc tam ir zemāka berze un lieliska nodilumizturība, atverot un aizverot, gan disks,gan virsbūves sēdeklis ir pilnīgi apaļi,disks nepieskaras virsbūves blīvējošajai virsmai,kamēr vārsts nav pilnībā aizvērts.tātad,tas ir zems nodilums.

Atjaunojamais zīmogs:

Blīvgredzenu var attiecīgi uzturēt un nomainīt pēc nejaušiem bojājumiem, šis nomaināmais Seal gredzens nodrošina uzticamu ciešu blīvējumu un ilgāku kalpošanas laiku.

Vislabākā cenas un vērtības attiecība:

tauriņu vārsti (TOBV) nodrošina visaugstāko kvalitāti un labāko pieejamo vērtību vadības nozarē. Šo vārstu unikālais dizains nodrošina izturīgu uzticamību un ļoti vieglu apkopi uz lauka. Tātad samazina mūsu klientu izmaksas, vienlaikus nodrošinot vislabāko vērtību, neatkarīgi un iekšējie testi ir pierādījuši mūsu izcilās kalpošanas laika spējas, ar burbuļu necaurlaidīgu izslēgšanu vairāk nekā 100 000 ciklu laikā.

Trīs veidu zīmogu dizains:

Trīskāršie ekscentriskie tauriņu vārsti nodrošina mūsu klientam vienvirziena laminētu blīvējumu, divvirzienu laminētu blīvējumu&vienvirziena mīksto blīvējumu

Nobīde 1

Vārpstu novieto aiz blīvējuma virsmas plaknes, lai nodrošinātu nepārtrauktu sēdekļa trajektoriju.

Nobīde 2

Vārpstu novieto caurules/vārsta centra līnijas vienā pusē, lai 90° atvēršanas laikā blīvējums varētu tikt pārvietots no sēdekļa.

Nobīde 3

Sēdekļa un blīvslēga konusa centra līnijas ir slīpas attiecībā pret cauruļu/vārstu centra līniju. Šī trešā nobīde pilnībā novērš berzēšanu.

Celtniecības materiāli

Ķermenis:	Oglekļa tērauds(A216 WCB,A352 LCB,A217 WC6,A217 WC9,A217 C5) / Nerūsējošais tērauds(A351 CF8,A351 CF8M,A351 CF3,A351 CF3M) / dupleksais nerūsējošais tērauds(A995 4A,A995 5A,A995 6A) / Hastelloy(A494 N-12MV,A494 CW-12MW,A494 CW-2M) / Inconel Alloy(A494 CY-40,A494 CW-6MC) / Monel Alloy(A494 M35-1)
Disku:	Oglekļa tērauds(A216 WCB,A352 LCB,A217 WC6,A217 WC9,A217 C5) / Nerūsējošais tērauds(A351 CF8,A351 CF8M,A351 CF3,A351 CF3M) / dupleksais nerūsējošais tērauds(A995 4A,A995 5A,A995 6A) / Hastelloy(A494 N-12MV,A494 CW-12MW,A494 CW-2M) / Inconel Alloy(A494 CY-40,A494 CW-6MC) / Monel Alloy(A494 M35-1)
Cilmes:	A276 420 / A705 17-4PH(A564 630) / A276 XM-19 / A182 F53 / S20910 / Hastelloy-276 / Inconel 625 / K500
Virsbūves sēdeklis:	Korpuss ir sēdeklis / 13Cr elektrodu pārklājums / SS304 elektrodu virsmas segums / SS316 elektrodu seguma segums / STL elektrodu seguma segums
Diska blīvējums:	SS316+Grafīts / SS316+PTFE / Inconel 625+PTFE / PTFE / RPTFE / PCTFE

Izmēru diapazons

• 4"~80" (DN100~DN2000)

Spiediena vērtējumi

• 150Lb ~ 600Lb

• PN10, PN16, PN25, PN40, PN64, PN100

DN (mm)	NPS (collas)	Spiediens
Klase150	Klase300	Klase600
100	4	•	•	•
150	6	•	•	•
200	8	•	•	•
250	10	•	•	•
300	12	•	•	•
350	14	•	•	•
400	16	•	•	•
450	28	•	•	•
500	20	•	•	•
600	24	•	•	•
700	28	•	•	•
800	32	•	•	•
1000	40	•	•
1200	48	•	•
1400	56	•
1600	64	•
1800	72	•
2000	80	•

Temperatūras diapazons

• -140 °F līdz 842 ° F; -60°C līdz 450°C

Ķermeņa konfigurācijas

• Lug

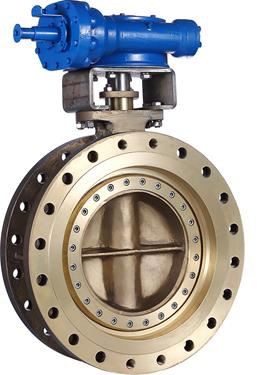

• Dubults atloks

• Plāksnīte

• Dibena metinājumi

Atbilstības

Vārsta dizains:	API 609
Aci pret aci:	ISO 5752-20 / ISO 5752-13 / DIN F4
Sakars:	ASME B16.5 / ASME B16.47 / EN 1092-1 / GOST 12815 / MSS SP-44 / ASME B16.25
Tests:	API 598
Ražošanas kvalitāte:	ISO 9001 / ISO 15848

Testa spiediens

• Korpusa testa spiediens: nominālais spiediens*1.5

• Pozitīvs testa spiediens: nominālais spiediens *1.1

• Reversā testa spiediens: nominālais spiediens *1.0

• Pozitīvs un reverss gaisa tests Spiediens: 0.6Mpa

• 13Cr elektrodu seguma veidošana

• SS304 elektrodu virsmas veidošana

• SS316 elektrodu seguma veidošana

• STL elektrodu virsmas segums

Faktiski mūsu klienti regulāri nomaina esošos vārtu, lodveida un zemeslodes vārstus, panākot ievērojamu vietas un svara samazinājumu, vienlaikus nekavējoties gūstot labumu no zemākām uzstādīšanas izmaksām.

Trīskāršie nobīdes vārsti ir plaši izmantoti visos lietojumos, kur nepieciešama pozitīva izolācija. Ceturkšņa pagrieziena konstrukcija un ārkārtīgi zems braukšanas griezes moments nodrošina arī precīzu plūsmas un spiediena kontroli. Ar ourvalves patiesu izolācijas un kontroles iespējas var apvienot vienā produktā pret parasto vajadzību pēc diviem atšķirīgiem vārstiem.

Veiktspējas diagramma

• Naftas un gāzes pārstrāde

• Smalko ķīmisko vielu rūpniecība

• Ķīmiskās un naftas ķīmijas rūpnīcas

• Elektroenerģijas ražošana

• Ārzonas platformas

• Centralizētā siltumapgāde

• Celuloze un papīrs

• Tērauda dzirnavas

• Cukurfabrikas

• Atsāļošanas iekārtas

• Ūdens attīrīšana

• Cirkulācijas dzesēšanas ūdens

• Jūras ūdens atsāļošana

AUGSTĀKĀS KVALITĀTES VĀRSTS, KAS SAMAZINA JŪSU ĪPAŠUMTIESĪBU IZMAKSAS

JŪS PARASTI NESAISTĀT PREMIUM PRODUKTU AR IZMAKSU IETAUPĪJUMIEM. TOMĒR REALITĀTE IR DIEZGAN ATŠĶIRĪGA AR PELDOŠU SĒDEKĻU DIVVIRZIENU BLĪVĒJUMU TRĪSKĀRŠU NOBĪDES TAURIŅU VĀRSTIEM.

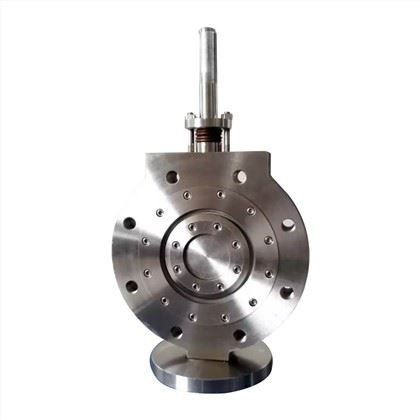

Tātad, kas notiek, kad instalējat un sākat darbināt vārstu? peldošais sēdekļa divvirzienu blīvējuma trīskāršais nobīdes vārsts ir paredzēts tā, lai tas būtu praktiski bez apkopes un neprasa plānotu apkopi lielākajā daļā lietojumu, nodrošinot papildu izmaksu ietaupījumus visā tā dzīves ciklā.

DROŠI NOMAINIET ESOŠOS VĀRSTUS AR PELDOŠU SĒDEKĻA DIVVIRZIENU BLĪVĒJUMU TRĪSKĀRŠU NOBĪDES TAURIŅU VĀRSTU.

Esoša vārsta nomaiņa var būt ne tikai nepieciešamība, bet arī stratēģiska izvēle. peldošā sēdekļa divvirzienu blīvslēga trīskāršā nobīdes vārsta divvirzienu nulles noplūde un pēc būtības ugunsdrošais dizains ļauj mūsu klientiem viegli nomainīt vārtu, lodīšu un lodveida vārstus un ar mūsu garajiem sejas vārstiem (kas izstrādāti saskaņā ar ASME B16.10) šo darbību var veikt bez jebkādas cauruļvadu modifikācijas.

Vārstu izmantošana var arī palīdzēt samazināt sistēmiskas kļūmes, tādējādi uzlabojot vispārējo drošības integritātes līmeni (SIL); faktiski, izmantojot peldošu sēdekļu divvirzienu blīvējuma trīskāršus nobīdes vārstus ar atbilstošu izpildmehānisma izvēli, ir iespējams konfigurēt produktu, lai palīdzētu nepieciešamajai aizsargfunkcijai.
