Lotoke titāna sakausējuma tauriņvārsta tehniskā rokasgrāmata

Titanium equipment is often used in severe corrosive environments encountered in the chemical processing industries.Titanium has been considered an exotic "wonder metal" by many. This was particularly true in reference to castings.However, increasing demands and rapidly advancing technology have permitted titanium castings to be commercially available at an economical cost. The combination of its cost, strength, corrosion resistance, and service life in very demanding corrosive environments suggest its selection in applications where titanium castings have never been considered in the past.

Titāna lējumus var apstrādāt tikpat viegli kā nerūsējošo tēraudu, ievērojot vispāratzītu praksi un procedūras. Titāns ir mazāk pakļauts sacietēšanai nekā austenīta nerūsējošais tērauds, taču tam ir zema siltumvadītspēja, kā rezultātā instrumenta griešanas malā ir augstāka temperatūra. Līdz ar to instrumenta kalpošanas laiks ir salīdzinoši īss. Pamatzināšanas un izpratne par apstrādes procedūrām apvienojumā ar nelielu praksi nodrošinās apmierinošus rezultātus. Jāuzmanās, lai līdz minimumam samazinātu ļoti smalkas skaidas, jo tās ir piroforas (ti, var spontāni aizdegties gaisa klātbūtnē).

Anyone capable of welding stainless steels can weld titanium as long as certain precautions are observed. These include: an inert gas welding process; protection from the atmosphere; and non-coated electrodes. Titanium, being a reactive metal, has an extremely high affinity for oxygen and nitrogen (it acts as a blotter for these elements) and absorption of even small quantities of these elements will embrittle a weld severely. Though titanium is easily welded, the "secret" of welding is cleanliness and ingenuity exercised in protecting the weldment from the atmosphere. A guide to indicate the acceptability of a titanium weldment is its color. A silvery appearance is indicative of a well protected, ductile weldment; a straw or light yellow through light blue color signals a slight amount of contamination, but normally an insufficient quantity to be damaging; and a dark blue through purple or the formation of a white powdery substance indicates contamination to the extent of serious embrittlement.

CP titāns ir viegli metināms, izmantojot GTAW (gāzes volframa loka metināšana) vai TIG (volframa inertās gāzes) procesus, ja tiek nodrošināts atbilstošs ekranējums, izmantojot tīru inertu gāzi (argonu vai hēliju). Ieteicams izmantot aizmugurējo vairogu. Pirms metināšanas titānam nedrīkst būt eļļas, smērvielu vai citu piesārņojumu. Iepriekšēja vai pēc{0}}sildīšana nav nepieciešama. Var izmantot arī berzes metināšanu, lāzermetināšanu, pretestības metināšanu, plazmas loka metināšanu, elektronu staru metināšanu un difūzijas savienošanu.

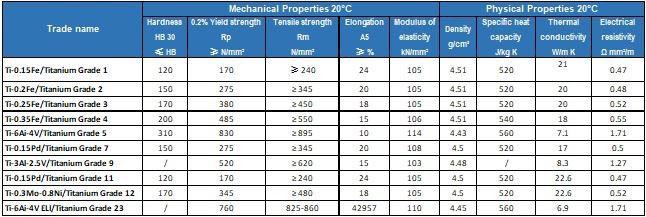

Komerciāli tīra titāna stiepes izturība ir robežās no 275 līdz 590 MPa, un šo stiprību galvenokārt kontrolē skābekļa un dzelzs saturs. Jo augstāks ir skābekļa un dzelzs saturs, jo lielāka izturība. Pašlaik mēs ražojam dažādus titāna sakausējumus no Ti-3A1-2,5V ar stiepes izturību 620 MPa līdz Ti-15Mo-5Zr-3AI ​​ar stiepes izturību 1250 MPa.

(Tensile strengths listed above are TIPBV's specified minimum values.)Fig.1 shows the tensile strength and yield strength of commercially pure titanium and various titanium alloys and Table 1 shows the tensile characteristics of commercially pure titanium and representative titanium alloys. The specific strength of titanium alloy is superior to other metallic materials in the temperature range up to 600ûC. (Fig. 2)

Commercially pure titanium is stable for use in the temperature range up to approximately 300ûC due to its specific strength, creep resistance, and other properties. On the other hand, titanium alloys exhibit high strength in the temperature range up to approximately 500ûC. (Fig. 3)

Ne komerciāli tīrs titāns, ne titāna sakausējumi nekļūst trausli pat ļoti zemā temperatūrā. Konkrēti, komerciāli tīru titānu un Ti-5A1-2,5Sn EL1 var izmantot pat 4,2 K (-269 grādi) temperatūrā. (4. att.)

Noguruma izturība (107 cikli) ir aptuveni vienāda ar 50 procentiem no stiepes izturības, un metināšana neizraisa būtisku noguruma stiprības samazināšanos. (5. un 6. att.) Turklāt pat jūras ūdenī gan komerciāli tīram titānam, gan titāna sakausējumiem noguruma izturība gandrīz nemazinās.

Titāna sakausējumu izturība pret lūzumiem ir robežās no 28 līdz 108 MPa.m1/2, un tai ir negatīva korelācija ar stiepes tecēšanas robežu. Izturība pret lūzumiem ir atkarīga no mikrostruktūras, un līdz ar to izturība pret lūzumiem ir augstāka materiāliem ar adatveida struktūrām.

Titānu viegli veido istabas temperatūrā, izmantojot tēraudam piemērotas metodes un iekārtas. Kad ir noteikti pareizi parametri, ar titānu un tā sakausējumiem ir iespējamas līdzīgas pielaides kā ar nerūsējošo tēraudu. Trīs faktori padara titāna veidošanos nedaudz atšķirīgu no citu metālu veidošanās.

1. Titāna elastība istabas temperatūrā, ko mēra ar vienmērīgu pagarinājumu, var būt mazāka nekā citiem parastiem konstrukcijas metāliem. Tas nozīmē, ka titānam var būt nepieciešams lielāks lieces rādiuss un tam ir zemāka stiepes formējamība.

2. Titāna elastības modulis ir apmēram uz pusi mazāks nekā tērauda. Tas izraisa ievērojamu atsperšanos pēc titāna veidošanās, kas ir jākompensē.

3. Titāna kalšanas tendence ir lielāka nekā nerūsējošā tērauda. Tāpēc ir jāpievērš īpaša uzmanība eļļošanai jebkurā formēšanas darbībā, kurā titāns ir saskarē (īpaši kustīgā kontaktā) ar metāla presformām vai citām formēšanas iekārtām.

Dažādām ATI neleģētā titāna kategorijām ir atšķirīga formējamība. Vislielākā formējamība ir 1., 11. un 17. klases titānam, kas ir mīkstākā un plastiskākā. Nedaudz lielākas 2., 7. un 16. klases titāna stiprības joprojām ir diezgan formējamas, bet mazāk nekā 1., 11. vai 17. klases titāna stiprības. Lielāka 4. klases titāna stiprība padara to vismazāk formējamu no CP titāna sakausējumiem.

Parasti titāna virsmas ir pieņemamas formēšanas operācijām, kas saņemtas no dzirnavām. Apstrādes laikā radušās rievas un citas virsmas pēdas jānoņem ar slīpēšanu. Lai novērstu malu plaisāšanu, pirms formēšanas noslīpētām un asām malām jābūt gludām.

Vispārējā korozija

Titānam ir lieliska izturība pret koroziju dažādās vidēs, tostarp jūras ūdenī, sāls sālījumos, neorganiskos sāļos, balinātājos, mitrā hlorā, sārmu šķīdumos, oksidējošās skābēs un organiskajās skābēs. Titāns nav saderīgs ar fluorīdiem, spēcīgām reducējošām skābēm, ļoti spēcīgiem kodīgiem šķīdumiem un bezūdens hloru. Tā kā titāns ir uzliesmojošs, tas ir pret koroziju{0}}izturīgs titāns, kas nav piemērots tīra skābekļa lietošanai. Titāns neizdala toksiskus jonus ūdens šķīdumos, tādējādi palīdzot novērst piesārņojumu.

Plaisu korozija

Titānam ir lieliska izturība pret plaisu koroziju sāls šķīdumos, un tas kopumā pārspēj nerūsējošo tēraudu. Neleģēts CP titāns (1., 2., 3. un 4. pakāpe) parasti necieš plaisu koroziju temperatūrā, kas zemāka par 80 grādiem (175 grādi F) pie jebkura pH. Ar palādiju leģēts CP titāns (7., 11., 16. un 17. klase) ir izturīgāks un parasti necieš plaisu koroziju temperatūrā, kas zemāka par 250 grādiem (480 grādiem F), ja pH ir lielāks par 1.

Mikrobioloģiski ietekmēta korozija (MIK)

Šķiet, ka titāns ir imūns pret MIC. Tie cieš no bioloģiskās piesārņošanas, bet to var kontrolēt ar hlorēšanu (kas nekaitē titānam).

Galvaniskā korozija

Lai gan titāns ir reaktīvs metāls, titānam, pateicoties pasīvās plēves, kas veidojas uz tā virsmas, ārkārtējai stabilitātei, parasti ir cēli izturēšanās. Tādējādi tas darbojas kā katods, kad tas ir savienots ar citiem metāliem. Titānu neietekmē galvaniskā korozija, bet tas var paātrināt citu metālu koroziju.

Sprieguma korozijas plaisāšana

Titānam ir lieliska izturība pret sprieguma korozijas plaisāšanu karstos hlorīda sāls šķīdumos.

Erozija Korozija

Titānam ir lieliska izturība pret plūsmas{0}}izraisītu un erozijas koroziju, ja ātrums pārsniedz 40 m/s.

Ūdeņraža trauslums

Titāns dažos gadījumos ir jutīgs pret ūdeņraža trauslumu. Tā parasti ir mazāka problēma zemas{0}} stiprības 1. un 2. pakāpes titāna sakausējumiem nekā augstākas stiprības titāna sakausējumiem. Ūdeņraža absorbcija ar titānu parasti notiek, ja temperatūra ir augstāka par 80 grādiem (175 ° F), un titāns ir galvaniski savienots ar aktīvo metālu vai nospiestu strāvu vai pH ir mazāks par 3 vai lielāks par 12.

Korozijas izturības lietojumos parasti izmanto CP-Ti (ASTMGrades 1, 2, 3, 4), kas ir labi izturīgi pret koroziju, bet ar zemu izturību. Tos izmanto attiecīgi tvertnēs, siltummaiņos, reaktoru tvertnēs utt. ķīmiskās -apstrādes, atsāļošanas un elektroenerģijas ražošanas iekārtas. Dažiem korozijas lietojumiem tiek izmantotas ASTM 7., 8. un 11. pakāpes. Medicīnas jomā 2. pakāpi parasti izmanto zemas{10}}stiprības lietojumos, savukārt 5. pakāpi (Ti-6Al-4V) parasti izmanto lietojumos, kuriem nepieciešama lielāka izturība.

Lietojumprogrammas augstas-izturības veiktspējai izmanto augstas-stitāna sakausējumus, piemēram, Ti-6Al-4V, Ti-8Al-1Mo-1V, Ti-6Al-2Sn-4Zr-2Mo, Ti-6Al- 6V-2Sn, Ti-10V-2Fe-3Al, cita starpā, bet Ti-6Al-4V sakausējums ir unikāls, jo tas apvieno interesantu īpašību kopumu, labu apstrādājamību un ražošanas pieredzi, kā arī augstu komerciālo pieejamību. Tāpēc šis sakausējums tika pārveidots. Standartā, ar kuru jāsalīdzina citi sakausējumi, izvēloties titāna sakausējumus īpašiem lietojumiem.

Siltuma pārnese

Titāna galvenais rūpnieciskais pielietojums ir siltuma pārneses lietojumos, kuros dzesēšanas vide ir jūras ūdens, iesāļš ūdens vai piesārņots ūdens. Titāna kondensatori, apvalka un cauruļu siltummaiņi, kā arī plākšņu un rāmju siltummaiņi tiek plaši izmantoti spēkstacijās, rafinēšanas rūpnīcās, gaisa kondicionēšanas sistēmās, ķīmiskajās rūpnīcās, ārzonas platformās, virszemes kuģos un zemūdenēs.

Miljoniem pēdu metinātu titāna cauruļu atrodas spēkstacijas kondensatora servisā, un nav ziņots par atteicēm, kas radušās korozijas dēļ dzesēšanas ūdens pusē.

DSA{0}}Izmēru stabili anodi

Titāna DSA unikālās elektroķīmiskās īpašības padara to par energoefektīvāko iekārtu hlora, hlorāta un hipohlorīta ražošanai.

Atsāļošana

Tā lieliskā izturība pret koroziju, eroziju un augstā kondensācijas efektivitāte padara titānu par izmaksu{0}}efektīvu un uzticamu materiālu atsāļošanas iekārtu kritiskajos segmentos. Palielināts ļoti plānsienu metinātu cauruļu izmantošana padara titānu konkurētspējīgu ar vara -niķeli.

Metālu ieguve un elektro{0}}uzvarēšana

Metālu hidrometalurģiskā ieguve no rūdām titāna reaktoros ir videi draudzīga alternatīva kausēšanas procesiem. Pagarināts kalpošanas laiks, paaugstināta energoefektivitāte un lielāka produkta tīrība ir faktori, kas veicina titāna elektrodu izmantošanu metālu, piemēram, vara, zelta, mangāna un mangāna dioksīda, elektro-uzvarēšanā un elektriskajā-attīrīšanā.

Medicīniskā

Titānu plaši izmanto implantiem, ķirurģiskām ierīcēm, elektrokardiostimulatoru korpusiem un centrifūgām. Titāns ir bioloģiski saderīgākais no visiem metāliem, pateicoties tā izturībai pret ķermeņa šķidrumu uzbrukumiem, augstajai izturībai un zemajam modulim.

Ogļūdeņražu apstrāde

Nepieciešamība pēc ilgāka aprīkojuma kalpošanas laika, kā arī mazāka dīkstāves un apkopes nepieciešamība veicina titāna izmantošanu siltummaiņos, tvertnēs, kolonnās un cauruļvadu sistēmās naftas pārstrādes rūpnīcās, SDG rūpnīcās un ārzonas platformās. Titāns ir imūns pret ogļūdeņražu, sērūdeņraža, sālījumu un oglekļa dioksīda izraisītu vispārēju triecienu un korozijas plaisāšanu.

Jūras lietojumprogrammas

Pateicoties augstajai izturībai, augstajai izturībai un izcilai izturībai pret eroziju/koroziju, titānu pašlaik izmanto zemūdens lodveida vārstos, ugunsdzēsības sūkņos, siltummaiņos, lējumos, dziļjūras zemūdens kuģu korpusa materiālos, ūdens strūklas piedziņas sistēmās, kuģa dzesēšanas un cauruļvadu sistēmās.

Ķīmiskā apstrāde

Titāna tvertnes, siltummaiņi, tvertnes, maisītāji, dzesētāji un cauruļvadu sistēmas tiek izmantoti agresīvu savienojumu, piemēram, slāpekļskābes, organisko skābju, hlora dioksīda, inhibētu reducējošu skābju un sērūdeņraža, apstrādē.

Strukturāli/arhitektūras pielietojumi

Titanium's use as an architectural material is rapidly gaining worldwide acceptance. Its corrosion resistance, light weight, strength, durability, soft metallic appearance, and almost unlimited life span give titanium a cost-effective edge over other materials. Typical areas include roofs, ceilings, exterior wall panels, sculptures and monuments.

Butterfly Valve standarta ražošanas klāsts
	ANSI 150. klase	ANSI 300. klase	ANSI klase 600
Vērtējums-Psi	285	740	1440
Vērtējums-josla	20	50	100
Izmērs -collas	2-60	2-48	2-24
Izmērs -mm	DN50-DN1500	DN50-DN1200	DN50-DN600
TESTĒŠANA Pārbaude	API 598
Aci pret aci Specifikācija	ANSI B16.10/API 609/MSS-SP-68/ISO 5752
Gala atloka specifikācijas	ASME B16.5: klase 150, 300, 600 DIN ISO PN10, PN16, PN25, PN40
Savienojums	Vafele, ar bagāžnieku, ar dubultu atloku
Actuaror{0}}rokasgrāmata	Sviras rokturis, tārpa pārnesuma operators
Izpildmehānisms-Automātiski	Elektromotors, pneimatiskā divkāršās darbības, pneimatiskā atsperes atgriešana
