Titāna vārsts

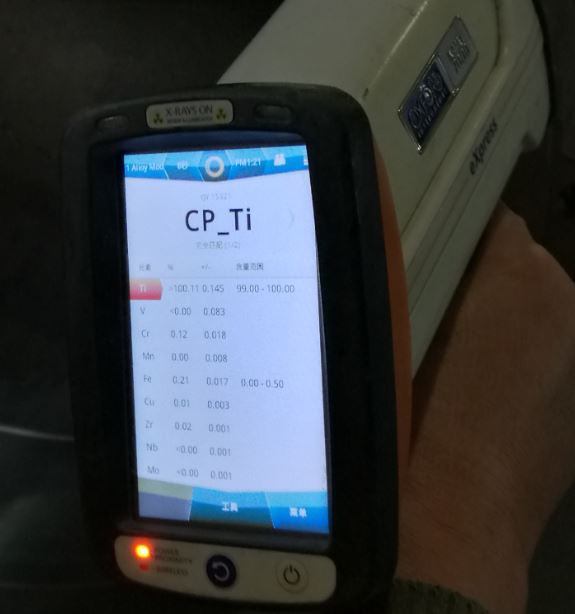

Titāns ir jauna veida metāls. Titāna darbība ir saistīta ar tādu piemaisījumu saturu kā ogleklis, slāpeklis, ūdeņradis un skābeklis. Tīrākā titāna jodīda piemaisījumu saturs nepārsniedz 0,1%, bet tā izturība ir zema un plastika augsta. 99,5% rūpnieciski tīra titāna īpašības ir: blīvums ρ=4,5 g / cm3, kušanas temperatūra 1725 ° C, siltuma vadītspēja λ=15,24 W / (mK), stiepes izturība σb=539MPa, pagarinājums δ=25%, sekcija Saraušanās ψ=25%, elastības modulis E=1,078 × 105MPa, cietība HB195.

Titāna sakausējuma blīvums parasti ir aptuveni 4,51 g / cm3, kas ir tikai 60% tērauda. Tīra titāna blīvums ir tuvu parastā tērauda blīvumam. Daži augstas stiprības titāna sakausējumi pārsniedz daudzu leģēto strukturālo tēraudu izturību. Tāpēc titāna sakausējuma īpatnējā izturība (izturība / blīvums) ir daudz lielāka nekā citiem metāla konstrukcijas materiāliem. Skatiet 7-1. Tabulu, kurā var iegūt detaļas ar lielu vienības izturību, labu stingrību un nelielu svaru. Gaisa kuģa dzinēja sastāvdaļas, skelets, āda, stiprinājumi un šasijas ir izgatavotas no titāna sakausējuma.

Titāna sakausējums darbojas mitrā atmosfērā un jūras ūdens vidē, un tā izturība pret koroziju ir daudz labāka nekā nerūsējošā tērauda. Tas ir īpaši izturīgs pret bedrīšu, skābes un stresa koroziju; organiskie objekti, piemēram, sārmi, hlorīds un hlors, slāpekļskābe un sērskābe utt., ir lieliski izturīgi pret koroziju. Tomēr titānam ir slikta izturība pret skābekļa un hroma sāls barotņu samazināšanu.

Laba veiktspēja zemā temperatūrā

Titāna sakausējumi var uzturēt savas mehāniskās īpašības zemā un īpaši zemā temperatūrā. Zemas temperatūras īpašības, titāna sakausējumi ar ļoti zemiem starpposma elementiem, piemēram, TA7, joprojām var uzturēt noteiktu plastiskuma pakāpi -253 ° C temperatūrā. Tāpēc titāna sakausējums ir arī svarīgs strukturāls materiāls zemā temperatūrā.

Dizaina standarts +

· Dizains: API 609, API6D, API602 / B16.34 / BS5352 / API600 / BS1873 / BS 1868 / API 594

· Aci pret aci: API609 / ISO5752 / DIN F4 / EN558 / API6D / ASME16.10

· Atloku gals: ASME B16.5 / ASME B16.47 / EN1092-1 / GOST 12815 / Gost 33259 / MSS-SP44

· Metināšanas gala daļa: ASME B16.25

· Pārbaude: API598 / API6D

Tehniskā specifikācija +

· Izmērs: 1/2 ”~ 80” (DN15 ~ DN2000)

· Klase: 150LB ~ 2500LB / PN6 ~ PN420

· Savienojums: dubultā atloka / metinātā savienojuma daļa / Lug / Wafer

· Darbība: Worm Gear / Pneimatiskais izpildmehānisms / Elektriskais izpildmehānisms

· Temperatūra: 1500 ℃

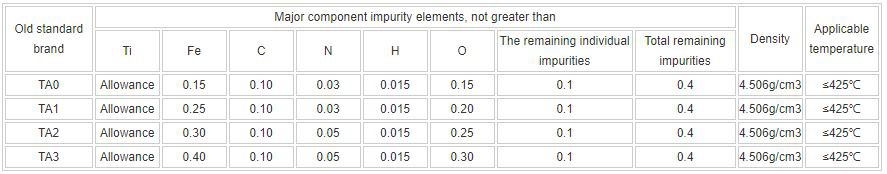

Ķīmiskais sastāvs +

Kopējā korozija

titānam ir lieliska izturība pret koroziju oksidējošās un neitrālās vidēs. šajā laikā oksīda plēve uz titāna virsmas var pastāvēt stabili un dažu iemeslu dēļ var ātri atjaunoties. Spēcīgi reducējošās skābēs titāna oksīda plēves ir viegli izšķīdušas un tāpēc nav izturīgas pret koroziju. dažās atšķaidītās reducējošās skābēs ar zemu temperatūru titānam ir arī noteikta izturība pret koroziju, it īpaši, ja reducējošā skābe satur oksidējošus metāla jonus, skābekli un citus oksidantus, titānam ir arī labāka izturība pret koroziju.

Titāna izturība pret koroziju galvenajā vidē ir aprakstīta attiecīgi zemāk.

1. slāpekļskābe

titānam ir lieliska izturība pret koroziju dažādās slāpekļskābes koncentrācijās zem vārīšanās temperatūras.

2. sērskābe

titāns nav izturīgs pret koroziju 10% ~ 98% sērskābes koncentrācijā, un to var izmantot tikai 5% izšķīdinātā skābekļa sērskābē istabas temperatūrā. 100 ℃ temperatūrā titāns var noturēt tīru titānu tikai 0,2 sērskābē.

3. sērskābe

titānam ir mērena izturība pret koroziju sālsskābē. Parasti tīru rūpniecisko titānu var izmantot sālsskābē istabas temperatūrā, 7,5%; 60 ℃, 3%; 100 ℃, 0,5%. Ir arī ziņojumi par zemāku koncentrāciju, ko varētu izmantot.

4. fosforskābe

Titānu var izmantot 35 ℃, 30 %; 60 ℃, 10 %; 100 ℃, zemākā par 3 % fosforskābe. titāna izturību pret koroziju fosforskābē var uzlabot, ja barotnē ir Fe+3, CuFe+2, AgFe+1,2 un slāpekļskābe.

5. citas neorganiskās skābes

titāns nav korozijizturīgs fluorūdeņražskābē, un to nevar izmantot skābes fluora šķīdumos. Titāns ir izturīgs pret borskābes, hromskābes koroziju; to var izmantot dažās jodūdeņražskābēs, bromūdeņražskābē; to parasti neizmanto fluorobīnskābē, fluorosilskābē. titānu var izmantot jauktai 60 ℃ skābei, 10% sērskābei un 90% slāpekļskābei; jaukta skābe verdoša 1% sālsskābe un 5% slāpekļskābe, kā arī istabas temperatūrā Wang Shui.

6. bāzes un sāļi

titāns ir izturīgs pret lielāko sārma daļu. titāns ir pilnīgi izturīgs pret koroziju dažādās koncentrācijās bārija hidroksīda, kalcija hidroksīda, magnija hidroksīda, nātrija hidroksīda un kālija hidroksīda šķīdumos istabas temperatūrā, un to nevar izmantot vārošā nātrija hidroksīda, kālija hidroksīda šķīdumos. Ja sārma šķīdums satur brīvu hloru, titāns var izturēt koroziju. amonjaks bāzē pastiprinās titāna koroziju.

7. ūdens

Titānam ir lieliska izturība pret koroziju krāna un upju ūdeņos, pat ja temperatūra ir līdz 300 ℃. Pie 120 ℃ Augstas izturības pret koroziju jūras ūdenī; punktu korozija un plaisu korozija var rasties, ja temperatūra tiek paaugstināta.

8. organiskās vielas

Titānam ir lieliska izturība pret koroziju visām organiskajām skābēm, izņemot skudrskābi, skābeņskābi un koncentrētu citronskābi.

9. hlors, hlorīdi un citi halogēni

Titāns var spēcīgi reaģēt sausā hlora gāzē, veidojot titāna tetrahlorīdu, un tas var aizdegties. Tā kā titāna tetrahlorīds var reaģēt ar ūdeni, veidojot titāna hidroksīdu, titānam ir laba mitruma hlora izturība pret koroziju. Titāna attīrīšanai nepieciešamais ūdens saturs hlora gāzē ir saistīts ar titāna virsmas plēves temperatūru, plūsmas ātrumu, spiedienu un bojājumiem. minimālais ūdens saturs, kas nepieciešams titāna attīrīšanas uzturēšanai, ir 0,01% ~ 0,05%. parasti, lai nodrošinātu drošu ražošanu, kad hlora gāze ir saskarē ar titāna iekārtām, ūdens saturu hlora gāzē faktiski kontrolē aptuveni 0,3%, pat dažreiz līdz 1,5%.

10. Karbamīda amonija formiāta šķīdums

Titāna korozijas ātrums augstas temperatūras un augstspiediena urīnvielas amonija formiāta šķīdumā parasti ir 0,01 mm / a, kas ir par vienu daudzuma polu zemāks nekā 00 Cr 17Ni 14Mo 2 nerūsējošā tērauda. maksimālā pieļaujamā temperatūra titānam, lai uzturētu izturību pret koroziju, var sasniegt 205 ~ 210 ℃, savukārt nerūsējošais tērauds iztur tikai koroziju zem 190 ~ 195.

11. Gāze

titānu var oksidēt. blīva oksīda plēve veidojas zem 300 ℃, un oksīda plēve, kas veidojas zem 700 ℃, var uzlabot izturību pret koroziju. Kad temperatūra ir augstāka, oksīda plēve kļūst trausla un viegli atslāņojas oksīda ādā. kā strukturālus materiālus titānu var izmantot zem 425 ℃ gaisā; kā nestrukturālus materiālus to var izmantot zem 535 ℃.

Titānam ir lieliska izturība pret koroziju sēra dioksīdā, sērūdeņradī, amonjaka gāzē un okeāna atmosfērā.

Pie vairāk nekā 300 ℃ ūdeņradis acīmredzami var iekļūt titānā, papildus ūdeņraža fiziskai infiltrācijai titānā, lai izraisītu titāna ūdeņraža sašķelšanos, ūdeņradi var kombinēt arī ar titānu, veidojot hidrīda hidrīda sašķelšanos. palielinot ūdeņraža parciālo spiedienu, saasināsies titāna saindēšanās ar ūdeņradi. Ja ūdens saturs ūdeņradī pārsniedz 2%, tas var efektīvi novērst ūdeņraža iekļūšanu. anodēta virsmas apstrāde var uzlabot titāna ūdeņraža izturību.

vietēja korozija

Salīdzinot ar nerūsējošā tērauda, ​​niķeļa sakausējuma, vara sakausējuma un alumīnija sakausējuma, rūpnieciski tīram titānam ir augsta izturība pret vietējo koroziju, lieliska izturība pret koroziju un nejutīga pret starpgrozu koroziju, sprieguma koroziju, korozijas nogurumu un tā tālāk, kas var notiek tikai ļoti nedaudzos plašsaziņas līdzekļos. titāns, tāpat kā citi attīrīti metāli, ir vairāk pakļauti plaisu korozijai, un ļoti retos gadījumos var izraisīt arī selektīvu koroziju un kontakta koroziju. Kamēr mēs pievēršam uzmanību titāna lietošanas apstākļiem un veicam atbilstošus pasākumus, no vietējās titāna korozijas galvenokārt var izvairīties.

(3) Korozijizturīgs titāna sakausējums

Gadījumā, ja rūpnieciski tīrs titāns nevar izpildīt korozijas prasības, var izmantot korozijizturīgu titāna sakausējumu.

Populāri tagi: titāna vārsts, Ķīna, ražotāji, rūpnīca, pielāgoti, vairumtirdzniecība, cena, lēti, noliktavā, pārdošanai, bezmaksas paraugs
