Pneimatiskie izpildmehānismi

Pneimatiskie izpildmehānismi ir izpildmehānismu kategorija. Pneimatiskos izpildmehānismus var iedalīt arī divos veidos: vienas darbības un divkāršās darbības: visu izpildmehānismu pārslēgšanas darbības vada un izpilda gaisa avots, ko dēvē par DOUBLE ACTING. PAVASARA ATGRIEŠANĀS (vienas darbības) pārslēgšanas darbība ir tikai pneimatiskās piedziņas atvēršanas darbība un atsperes atgriešanās aizvēršanas laikā. Pneimatiskie izpildmehānismi var vienkārši realizēt ātru lineāru cirkulācijas kustību, vienkāršu struktūru, ērtu apkopi, un tos var izmantot dažādās skarbās darba vidēs, piemēram, sprādziendrošās prasībās, putekļainos vai mitros apstākļos.

1. Saņemt nepārtrauktu gaisa signālu un izejas lineāro pārvietojumu (pēc ieslēgšanas / gaisa pārveidošanas ierīces var saņemt arī nepārtrauktu elektrisko signālu), un daži var izdot leņķisko nobīdi ar sviru.

2. Ir pozitīvas un negatīvas funkcijas.

3. Kustības ātrums ir liels, bet, palielinoties slodzei, ātrums palēnināsies.

4. Izejas spēks ir saistīts ar darba spiedienu.

5. Augsta uzticamība, bet vārstu nevar uzturēt pēc gaisa padeves pārtraukuma (to var uzturēt pēc aiztures vārsta pievienošanas).

6. Ir neērti realizēt segmenta vadību un programmas vadību.

7. Vienkārša apkope un laba pielāgošanās videi.

8. Lielāka izejas jauda.

9. Ar sprādziendrošu funkciju.

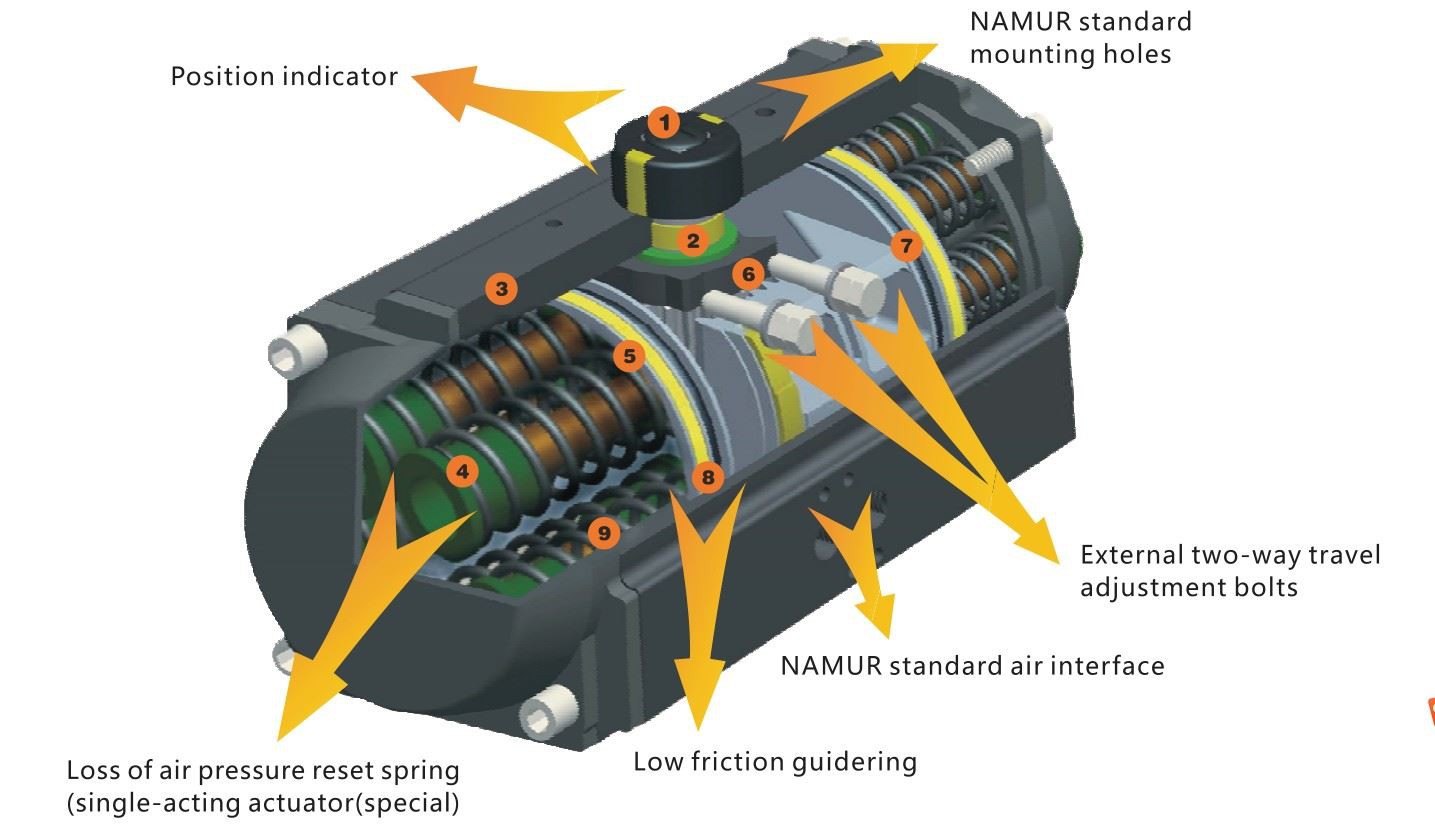

Kompakti divu virzuļu pārnesumi, plaukta un zobrata struktūra, precīzs siets, augsta efektivitāte un pastāvīgs izejas griezes moments.

Alumīnija cilindrs, virzulis un gala pārsegs ir vismazāk svara ziņā, salīdzinot ar tādas pašas specifikācijas struktūras izpildmehānismu.

Balona korpuss ir izgatavots no ekstrudēta alumīnija sakausējuma un ir apstrādāts ar cietu anodēšanu. Iekšējai virsmai ir cieta tekstūra, augsta izturība un cietība. Bīdāmais gultnis, kas izgatavots no zemas berzes materiāliem, novērš tiešu kontaktu starp metāliem, tam ir zems berzes koeficients, elastīga rotācija un ilgs kalpošanas laiks.

Pneimatisko izpildmehānismu un vārstu uzstādīšanas un savienojuma izmēri ir izstrādāti saskaņā ar starptautiskajiem standartiem ISO5211, DIN3337 un VDI / VDE3845, un tos var aizstāt ar parastajiem pneimatiskajiem izpildmehānismiem.

Gaisa avota caurums atbilst NAMUR standartam.

Vārpstas montāžas atvere pneimatiskā izpildmehānisma apakšdaļā (saskaņā ar ISO5211 standartu) ir dubultkvadrāts, kas ir ērti vārsta lineārai vai 45 ° leņķa uzstādīšanai ar kvadrātveida stieni.

Izvades vārpstas augšējie un augšējie caurumi atbilst NAMUR standartiem.

Regulēšanas skrūves abos galos var regulēt vārsta atvēršanas leņķi.

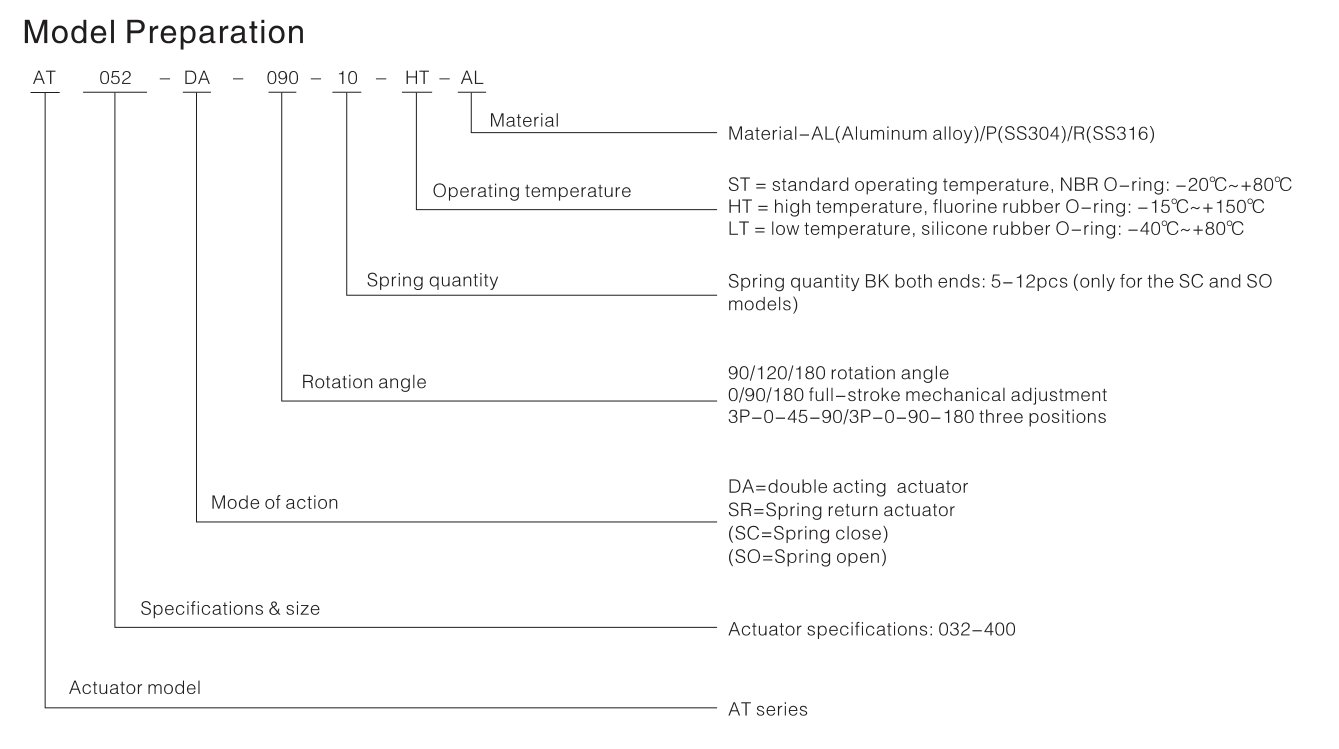

Tās pašas specifikācijas ir divkāršas un vienreizējas (atsperes atgriešanās).

Virzienu var izvēlēties atbilstoši vārsta vajadzībām pulksteņrādītāja virzienā vai pretēji pulksteņrādītāja virzienam.

Atbilstoši lietotāja vajadzībām uzstādiet elektromagnētisko vārstu, pozicionētāju (atvēršanas indikāciju), atbalss ierīci, dažādus gala slēdžus un manuālās darbības ierīces.
