SĒRIJA 5000

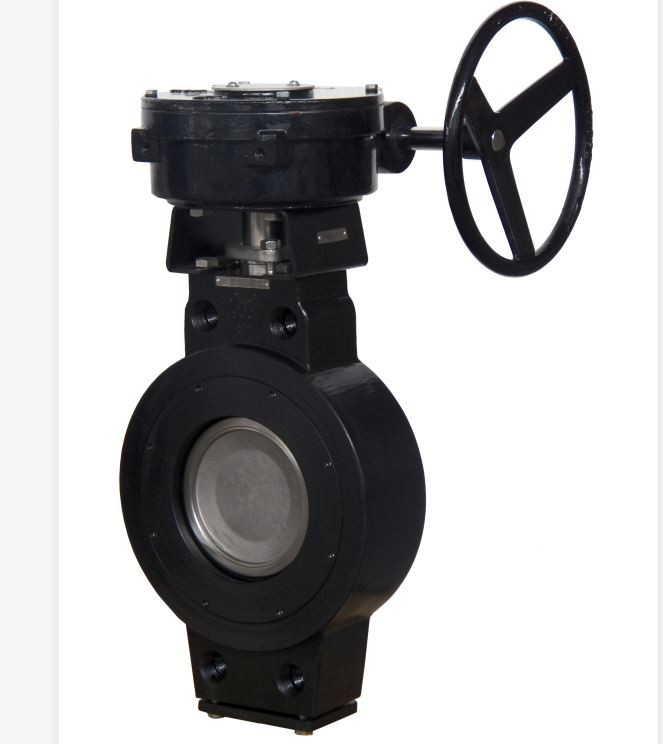

Augstas veiktspējas tauriņvārsti

Uzstādīšanas, ekspluatācijas un apkopes rokasgrāmata

SATURA RĀDĪTĀJS

1.{1}} Terminu definīcija

2.{1}} Ievads

3.{1}} Vārsta identifikācija

4.{1}} Instalēšana

5.{1}} Apkope

6.0 Sēdekļa nomaiņa

7.{1}} Lauku korekcijas

8.{1}} Attēli

IZLASIET UN IEVĒROJIET ŠOS INSTRUKCIJAS
SAGLABĀJIET ŠOS INSTRUKCIJAS

1.0 TERMINU DEFINĪCIJA

BRĪDINĀJUMS	norāda uz potenciāli bīstamu situāciju, kas, ja netiek novērsta, var izraisīt nāvi vai nopietnus savainojumus.
UZMANĪBU	norāda uz potenciāli bīstamu situāciju, kas, ja netiek novērsta, var izraisīt vieglus vai vidēji smagus savainojumus.
PAZIŅOJUMS	Lieto bez drošības brīdinājuma simbola norāda uz iespējamu situāciju, kas, ja netiek novērsta, var izraisīt nevēlamu rezultātu vai stāvokli, tostarp īpašuma bojājumus.

2.0 IEVADS

2.1SERIES 5000 augstas veiktspējas drenāžas vārsts apvieno šarnīru{1}}tipa lodveida vārstu priekšrocības ar vieglo darbību, vieglo svaru un zemajām tauriņvārstu izmaksām. Viens pamata dizains ir piemērots plašam pakalpojumu klāstam, tostarp skābekļa, hlora, skābju, vakuuma un tvaika lietojumiem.

2.2. FUNKCIJAS IESKAITĀ:

2.2.1Burbuļcaurlaidīga slēgšanās nodrošināta dažādos darbības apstākļos.

2.2.2Piemērots gan modulācijas, gan ieslēgšanas/izslēgšanas pakalpojumiem, SERIES 5000 droseļvārsts ir viegli automatizēts, izmantojot manuālos operatorus, elektriskos un pneimatiskos izpildmehānismus, pozicionierus un vadības ierīces.

2.2.3Ārējais gājiena aizturis, lai novērstu diska pārgriešanos atverot un aizverot.

2.2.4Nepārtrauktas starplikas blīvējuma virsmas.

2.2.5Pagarināts kakla korpuss, lai nodrošinātu cauruļu izolācijas atstarpi 60 mm.

2.2.6Aklo apakšas korpusa dizains līdz DN 300.

2.2.7Gultņu blīvējums gultņu aizsardzībai pret daļiņu iekļūšanu.

2.3 Papildinformāciju par TIPBV SERIES 5000 droseļvārstiem,{1}}tostarp pielietojuma datus, inženiertehniskās specifikācijas un izpildmehānisma izvēli, varat saņemt no sava TIPBV izplatītāja vai tirdzniecības pārstāvja.

3.0 VĀRSTU IDENTIFIKĀCIJA

Visi TIPBV SERIES 5000 vārsti ir aprīkoti ar identifikācijas marķējumu, uz kura uzdrukāti šādi dati:

●	IZMĒRS		KLASE	■
	BODY		DISK
	STEM		SĒDEKLIS
	DIZAINS	API 609/EN558-1
	Zīm.
	VĒRTĒJUMS:
■ I PREFERRED FLOW DIRECTION .

>IZMĒRS: Vārsta izmērs, piemēram, DN 150

>KLASE: savienojuma atloka spiediena rādītājs

>BODY: Virsbūves/sēdekļa stiprinājuma materiāla kategorija, piemēram, WCB, CF8M utt.

>DISKS: diska materiāla kategorija, piemēram, CF8M

>STEM: stublāja materiāla kategorija, piemēram, 17-4PH

>SĒDEKLIS: sēdekļa materiāls, piemēram, R-PTFE

>DIZAINS: Vārstu atsauces projektēšanas standarts

>ATTĒLS: klienta nodrošināts vārsta vai instrumenta marķējuma numurs

>NOVĒRTĒJUMS: Piemērojamais vārsta temperatūras diapazons

4.{1}} UZSTĀDĪŠANA

4.1 The SERIES 5000 valve is designed to be mounted between EN, DIN and JIS flanges. When the valve is open, the disc will extend into the pipe on both sides of the valve 一 further on the body side than the seat retainer side of the valve. Piping must be large enough to allow the disc to clear the pipe. Table 1 shows the minimum pipe ID allowable.

Table 1: MINIMĀLAIS CAURULES IEKŠĒJAIS DIAMETRS AR IETEICAMĀ KLĪVA

Vārsts Minimālais caurules ID (mm)

Izmērs PN10 PN16 PN25 PN40

DN65	60.0	60.0	60.0	60.0
DN80	74.5	74.5	74.5	74.5
DN100	96.0	96.0	96.0	96.0
DN125	124.5	124.5	124.5	124.5
DN150	152.5	152.5	147.5	147.5
DN200	203.0	203.0	196.5	196.5
DN250	253.5	253.5	244.0	244.0
DN300	303.5	303.5	290.5	290.5
DN350	333.0	333.0	333.0	333.0
DN400	376.5	376.5	376.5	376.5

PAZIŅOJUMS

Lai nodrošinātu maksimālu kalpošanas laiku, uzstādiet vārstu ar sēdekļa fiksatoru augšpus. Pozitīva izslēgšana tiks iegūta, ja vārsts ir ieslēgts jebkurā pozīcijā; tomēr uzstādīšana ar sēdekļa aizturi r augšpus nodrošinās ilgāku kalpošanas laiku, jo īpaši erozijas pakalpojumos.

4.2Kad disks ir aizvērts, uzmanīgi centrējiet vārstu starp atlokiem. Vadības caurumi (vafeļu -tipa vārsti) vai vītņveida caurumi (cilp-tipa vārsti), lai tie atbilstu cauruļu atlokiem un palīdzētu veikt pozitīvu izlīdzināšanu

4.3Atloku blīves parasti nav iekļautas TIPBV SERIES 5000 vārstu piegādes komplektā. Atloku blīvēm jāatbilst EN1514-1 plakanajam blīvējumam ar formu IBC vai FF.

4.4Standarta cilpas -tipa vārstu var izmantot līnijas gala apkalpošanai (demontāžai pa straumi) tikai vienā virzienā. Vārsta ligzdas stiprinājuma pusei jābūt uzstādītai pret straumi.

UZMANĪBU

Ja rokturis vai izpildmehānisms ir noņemts, negrieziet disku tālāk par pilnībā atvērtu vai aizvērtu stāvokli, -tas var sabojāt blīvējuma virsmas.

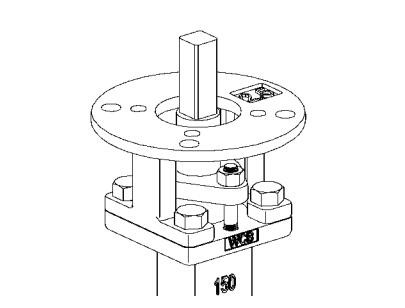

PIEZĪME:SĒRIJAS 5000 vārsti ir

equipped with external travel stops to prevent disc over-travel. The valve is opened by turning counter clockwise, closed by turning clockwise. The double "D" flats or keyway at the top of the stem is parallel to the disc edge.

5.{1}} APKOPE

5.1Pirms darba sākšanas ar vārstu ir jāveic saprātīgi piesardzības pasākumi. Jāvalkā aizsargapģērbs, kā to prasa konkrētais līnijas šķidrums.

UZMANĪBU

Rīkojoties ar vārstu, jāuzmanās, lai nesaskrāpētu diska malu vai ligzdu.

BRĪDINĀJUMS

Pirms roktura vai izpildmehānisma noņemšanas no vārsta vai pirms sēdekļa fiksatora noņemšanas no vārsta strupceļā, aizveriet vārstu un izlaidiet cauruļvadu no spiediena.

5.2 SERIES 5000 ekscentriskais dizains var ļaut cauruļvada spiedienam atvērt vārstu, ja rokturis/izpildmehānisms neatrodas vietā, kamēr vārsts ir zem spiediena.

BRĪDINĀJUMS

Neizveidojiet spiedienu līnijā, ja uz vārsta nav uzstādīts operators.

5.3 Lai noņemtu no līnijas, TIPBV SERIES 5000 vārstam jābūt aizvērtā stāvoklī.

5.4 Ārējā kustības apturēšana nav paredzēta diska pozicionēšanai. Braukšanas pietura novērš pārlieku{0}}diska pārvietošanos, atverot un aizverot. Ja diska kustību ierobežo braukšanas apturēšana, disks ir pārbraucis.

5.5 Sāciet visus darbus ar vārstu, kas ir noņemts no līnijas, notīrot vārstu, noņemot jebkādus graudus vai nogulsnes.

Pirms roktura vai izpildmehānisma noņemšanas no vārsta vai pirms sēdekļa fiksatora noņemšanas no vārsta strupceļā, aizveriet vārstu un izlaidiet cauruļvadu no spiediena.

Neizveidojiet spiedienu līnijā, ja uz vārsta nav uzstādīts operators.

BRĪDINĀJUMS

Kāts ir savienots ar ārējo gājiena atduri, ar kuru tiek novērsta diska pārvietošanās. Ārējā gājiena atdure var atsisties vai ļoti tuvu augšējās plāksnes virsmām atvērtas un aizvērtas pozīcijas beigās. Šī spēka ietekme var būt diezgan liela atkarībā no izpildmehānisma darbības ātruma. Kamēr vārsts darbojas, turiet roku vai pirkstus tālāk no kustības atdures.

5.6 Rezerves sēdekļus, blīves un citas detaļas ir pieejamas pie pilnvarotiem izplatītājiem. Lai iegūtu sīkāku informāciju par cenu un piegādi, sazinieties ar savu izplatītāju vai tirdzniecības pārstāvi.

5.7 Izmantojot cauruli, kuras ID ir mazāks par ieteicamo minimālo caurules iekšējo diametru ar atbilstošu atstarpi, caurules galā ir jānodrošina 45 grādu slīpums, lai tas atbrīvotu disku.

6.0 SĒDEKĻA NOMAIŅA

6.1Detaļu identifikāciju skatiet 1. attēlā.

6.2Kad DISKS (2) ir aizvērtā stāvoklī, noņemiet vārstu no līnijas.

6.3Nolieciet vārstu uz leju ar DISKU (2) aizvērtā stāvoklī un sēdekļa fiksatora pusi uz augšu.

6.4Noņemiet ATBALSTA PLĀKSNES SKRŪVES (16).

6.5 Carefully clean the seat area in the BODY ⑴ and SEAT RETAINER (15).

Noņemiet svešķermeņus, netīrumus utt. Pārbaudiet, vai diska sēdeklī nav iegriezumu vai skrāpējumu.

6.6 With the DISC ⑵ is in the CLOSED position, place the new SEAT (13) on DISC (2), carefully centering it in the recess in the BODY (1).

6.7 Uzmanīgi novietojiet SĒDEKĻA AIZTURĒTĀJU (16) pozīcijā SĒDEKĻA (13) augšpusē.

Viegli ieeļļojiet vītnes un uzstādiet ATBALSTA PLĀKSNES SKRŪVES (16).

7.0 LAUKA REGULĒJUMI

Stem Seal Leakage 一 Should leakage occur at the stem seals, it may be stopped by retightening the GLAND NUTS (10) to the values.

PIEZĪME:Ja ar šo darbību nevar apturēt noplūdi, jānomaina kāta blīves.

PAZIŅOJUMS

Nepievelciet blīvslēga uzgriežņus, jo tas var palielināt darba griezes momentu un nepareizu vārsta darbību vai aizvēršanos.

8.{1}} ATTĒLI

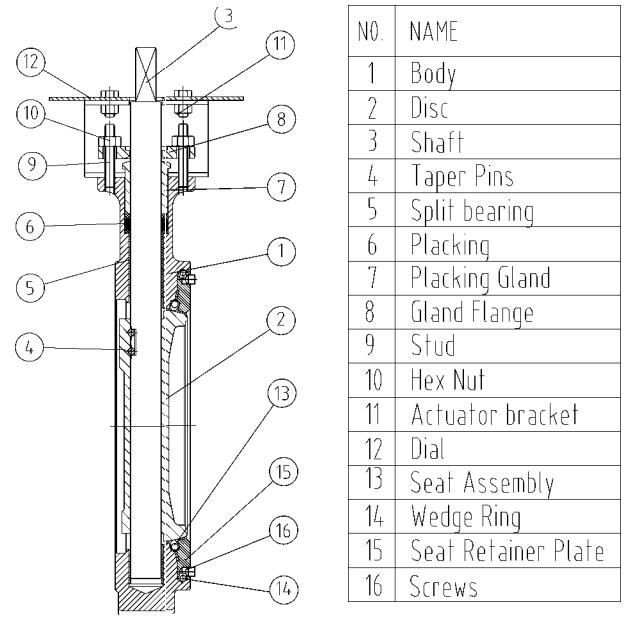

1. attēls: DN 65-DN 300
