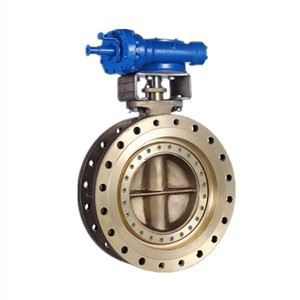

Trīskāršs nobīdes no metāla pret metālu tauriņvārsts

◆ API specifikācijas

Kā mēs visi zinām, API609 faktiski ir kļuvis par starptautisko standartu vārstiem, ko izmanto svarīgos rūpnieciskos cauruļvados. Xinluoke ir izstrādāts un ražots stingri saskaņā ar jaunāko API609 specifikāciju versiju. Vēl vērtīgāk ir tas, ka Xinluoke droseļvārsta pamata dizains neaprobežojas tikai ar API specifikāciju. Tas var atbilst BS5155, ANSI B 16.34, ASME SEC VIII un citām galvenajām specifikācijām. Tas nodrošina, ka Xinluoke droseļvārstu var izmantot visās rūpniecības jomās. Noderīga.

◆ divvirzienu blīvējuma dizains

Trīs ekscentriskais metāla cieti noslēgtais droseļvārsts nodrošina divvirzienu blīvējumu un var izturēt spiedienu abos virzienos, un iekšēja noplūde nenotiek, ja spiediens ir pozitīvs vai apgriezts.

◆ Dubultā drošības konstrukcija

Stingri saskaņā ar API609 specifikācijām, lai novērstu tauriņa plāksnes deformāciju, ko izraisa šķidruma spiediena un temperatūras ietekme, vārsta kāta dislokāciju un blīvējuma virsmas oklūziju, augšpusē ir uzstādīti divi neatkarīgi vilces gredzeni. tauriņa plāksnes apakšējās malas. Nodrošināt normālu vārsta darbību jebkuros darba apstākļos;

Tajā pašā laikā, lai novērstu neparedzētus negadījumus, ko izraisa nezināmu iemeslu dēļ radušies vārsta kāta bojājumi, vārsta apakšējā galā un ārpusē ir izveidoti divi neatkarīgi vārsta kāta izlidošanas novēršanas mehānismi, kas arī garantē spiedienu. droseļvārsta līmenis no sāniem. Sasniedziet līdz 2500 mārciņām.

◆ Nav mirušās zonas dizaina

Projektēšanas procesā īpaša uzmanība tika pievērsta pielietojuma problēmām vadības jomā, un trīskāršā ekscentriskā droseļvārsta blīvēšanas princips tika pilnībā izmantots, lai panāktu atvērta leņķa konstrukciju bez mirušās zonas, tādējādi novēršot parasto atvēršanas lēciena fenomenu atverot. parastie vārsti. Novērš nespēju noregulēt vārstu dažādu nestabilu faktoru, piemēram, berzes, dēļ vārsta zemajā atvēršanas diapazonā, tas ir, izdzēš mirušo zonu (nejūtošo joslu), kas nozīmē, ka Xinluoke droseļvārsts var gandrīz sākt no { {1}} atvēršana. Kontrolējiet laukumu līdz 90 atvēršanas grādiem. Parastā vadības attiecība ir vairāk nekā 2 reizes lielāka nekā parastajiem droseļvārstiem, un augstākā vadības attiecība var būt pat 100:1. Tas rada labus apstākļus Xinluoke droseļvārsta kā vadības vārsta izmantošanai, it īpaši, ja diametrs ir liels, slēgvārsta izmaksas ir ārkārtīgi augstas un slēgvārsts nevar sasniegt nulles noplūdi. Tas ir jāizslēdz apstākļos, kad nepieciešama avārijas izslēgšana. Vārsta sānos ir uzstādīts slēgvārsts, un Xinluoke droseļvārsts apvieno vadību un izslēgšanu, un tā enerģijas taupīšana ir ārkārtīgi iespaidīga.

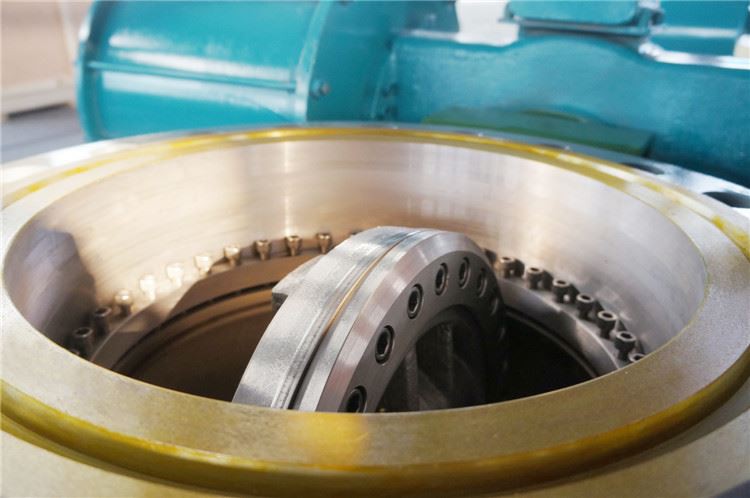

◆ Vārsta ligzdas konstrukcija

Trīskāršiem ekscentriskiem droseļvārstiem ir divas vārstu ligzdas uzstādīšanas konstrukcijas. Lielākā daļa no tām ir laminētas nerūsējošā tērauda loksnes un grafīta loksnes, kas jāuzstāda uz tauriņa plāksnes. Blīvējuma virsmu viegli noārda šķidrumi, un vārsta ligzdas kalpošanas laiks ir ļoti īss. Bet Xinluoke droseļvārsts izmanto visu metālu leģētā tērauda kaltu vārsta ligzdas struktūru. Tās priekšrocības ir izturība pret eroziju, nodilumizturība, izturība pret augstu temperatūru un spiedienu, kā arī ilgs kalpošanas laiks, kas nav iedomājams divkāršiem ekscentriskiem droseļvārstiem vai citiem trīskāršiem ekscentriskiem droseļvārstiem.

◆ Nomaināms blīvējuma pāris

Xinluoke droseļvārsta blīvējuma pāris ir unikāls. Tā kā tauriņa plāksnes un tauriņa plāksnes blīvējuma virsma ir neatkarīgas, vārsta ligzda un vārsta korpuss arī ir neatkarīgi, tāpēc tauriņa plāksnes un vārsta ligzdas blīvējuma virsmu var nomainīt vienlaikus, t.i. , kad tauriņa plāksne ir noslēgta Ja virsma vai vārsta ligzda ir bojāta, nav jāsteidzas to transportēt atpakaļ uz ražotni vai izjaukt vārstu, vienkārši nomainiet tauriņa plāksnes blīvējuma virsmu un vārsta ligzda. Tas ne tikai ievērojami samazina uzturēšanas izmaksas, bet arī ievērojami samazina apkopes cilvēka stundas un kapitālremontu. Intensitāte un grūtības pakāpe.

◆ Līdzsvarota fiksēta struktūra

Sākot no trīskāršā ekscentriskā droseļvārsta blīvējuma virsmas formas un raksturlielumiem, Xinluoke droseļvārsta blīvējuma pāris izmanto līdzsvarotu sadales fiksācijas metodi, kas ne tikai nodrošina precīzu pozicionēšanu, bet arī liek katrai skrūvei saņemt līdzsvarotu spēku, novēršot nevienmērīgs stresa sadalījums. Blīvējuma pāris ir vaļīgs un sūcas.

◆ Raksturīga ugunsizturīga struktūra

Daudzi vārsti apgalvo, ka tiem ir ugunsdroša konstrukcija, taču lielākā daļa no tiem izmanto mīkstu un cietu dubultā ligzdas struktūru, lai samazinātu noplūdi. Faktiski tas ir ļoti bīstami, jo mīkstā blīvējuma sēdekļa nepilnīga sadegšana liks metālam atbalstīt sēdekli. Spriedze, temperatūras atšķirības un deformācijas izraisīs ugunsizturīgās funkcijas neveiksmi. Tāpēc Eiropa un ASV pakāpeniski likvidē šāda veida viltus ugunsizturīgos vārstus. Tā kā tai nav noplūdes, tai nav nepieciešama mīksta blīvējuma palīdzība, un tā ir patiesi būtiska ugunsdroša konstrukcija.

◆ Dinamiskā kravas iepakošanas sistēma

Runājot par vārsta noplūdi, tradicionāli bieži tiek koncentrēta vārsta ligzdas noplūde, tas ir, iekšējā noplūde, un blīvējuma daļas noplūde, tas ir, ārējā noplūde tiek ignorēta. Faktiski tas ir neapstrīdams fakts, ka mūsdienu sabiedrībā, kurā vides jautājumi tiek arvien vairāk novērtēti, noplūde ir daudz kaitīgāka nekā iekšējā noplūde. Trīskāršais ekscentriskais droseļvārsts ir rotējoša tipa vārsts, un tā kāta kustība ir tikai 90 grādu rotācija. Salīdzinājumā ar vārstu vārstu un globusveida vārstu vārsta kāta kustību, kas ir spirālveida vairāku apgriezienu turp un atpakaļ kustības, blīvējuma daļas nodiluma pakāpe ir ļoti zema. Kalpošanas laiks ir ļoti ilgs, un dinamiskās slodzes standarta dizains ir pieņemts ārējai noplūdes novēršanas struktūrai, piemēram, blīvējuma blīvējumam, lai standarta blīvējuma veiktspēja var būt zemāka par 100 ppm, ja tiek veikta ārējā noplūdes pārbaude saskaņā ar EPA21 specifikācijas. Visi šie rādītāji nozīmē, ka to var izmantot toksisko un bīstamo vielu cauruļvados dažādās jomās, piemēram, ķīmiskajā rūpniecībā.

Rezumējot, trīskāršais ekscentriskais droseļvārsts kā jaunākās vārstu tehnoloģijas kristalizācija izmantos dažādu vārstu priekšrocības un izvairīsies no dažādu vārstu trūkumiem, un tam noteikti tiks pievērsta arvien lielāka lietotāju un dizaineru uzmanība. Maksimālais spiediena līmenis var sasniegt 2500 mārciņas, standarta kalibrs var sasniegt 48 collas, un var atbilst skava, izciļņa, atloka, sadurmetināšana, dažādi konstrukciju garumi utt., un lielās droseļvārstu materiālu izvēles dēļ ir augsts. un zemā temperatūrā, dažādas skābes, sārmi un citi kodīgi materiāli var arī brīvi reaģēt. Īpaši liela diametra ziņā ar nulles noplūdes priekšrocību tas pastāvīgi nomaina lielus aizbīdņus un lodveida vārstus slēgvārstos. Līdzīgi ar savu lielisko vadības funkciju vadības vārsts pastāvīgi aizstāj apjomīgo slēgvārstu.

◆ Dizains un ražošana: ANSI16.34, BS 5155, JIS B2071, DIN 3354.

◆ Aci pret aci izmēri: API 609, ISO 5752, DIN 3202, BS 4504, JIS B2002.

◆ Atloku gali: ANSI B16.5, MSS-SP-44, ISO 7005, BS 4504.

◆ Sadurmetināšanas gali: ANSI B16.25.

◆ Spiediena pārbaude: API 598, ISO 5208, BS 5146.

◆ Augsta cietība, izturība pret eroziju, nodilumizturība, izturība pret augstu temperatūru

◆ Leģētā tērauda HRC{0}} grādi

◆ Stelīta sakausējuma HRC{0}} grādi

◆ Volframa karbīds HRC 70 grādi vai vairāk

◆ Korpuss un disks: oglekļa tērauds (WCB, LCB)

◆ Nerūsējošais tērauds (CF8, CF8M, CF3, CF3M) /

◆ Dupleksais nerūsējošais tērauds (4A, 5A, 6A) /

◆ Hastelloy sakausējums (N-12MV,CW-12MW,CW-2M) /

◆ Inconel sakausējums (CY-40,CW-6MC) /

◆ Monela sakausējums (M35-1) /

◆ Alumīnija bronzas sakausējums (C95400, C95500, C95800, AB2C)

◆ Kāts: SS420 / 17-4PH / F51/ F53 / XM-19 / Monel-K500 / Inconel-625 / Hastelloy-276 / titāns

◆ Diska blīvējums: A105+nitrīdēšana / A105+STL / F304+ nitrīdēšana / F304+STL / F316+ nitrīdēšana / F316+ STL

◆ Virsbūves sēdeklis: A105+nitrīdēšana / A105+STL / F304+ nitrīdēšana / F304+STL / F316+ nitrīdēšana / F316+ STL
